Точність на всіх рівнях
Узбецький виробникмашин і обладнання застосовує кілька металообробних верстатів KNUTH.
Вже понад 70 років АТ “Завод Узбекхіммаш” виробляє машини та обладнання для нафтогазової та хімічної промисловості і на сьогоднішній день є одним з найбільших постачальників у своїй галузі в Узбекистані. Близько 1800 працівників у місті Чирчик виготовляють теплообмінне обладнання, випарні апарати, машини для харчового виробництва, фільтри, відцентрові машини і насоси, а також бурове устаткування і запчастини для підприємств хімічної, харчової та гірничодобувної промисловості. Здебільшого АТ “Завод Узбекхіммаш” виробляє продукцію для клієнтів в Узбекистані, але поставляє її також на підприємства в США, Ізраїлі, Франції та Литві. Планується розширення міжнародного бізнесу.
Індивідуальні рішення користуються попитом
Спеціальні налаштування та власні розробки відповідно до індивідуальних вимог замовника не становлять проблеми для фахівців. “Завдяки нашому багаторічному досвіду ми самі можемо спроектувати і реалізувати навіть дуже складне обладнання”, – підкреслює Віталій Загвойський, фахівець з ЧПУ АТ “Завод Узбекхіммаш”. Крім того, серед пропонованих заводом послуг – повне технічне обслуговування і ремонт поставленого обладнання. Для свого власного виробничого обладнання підприємство самостійно виготовляє різні деталі. Для цієї мети, крім іншого, до недавнього часу використовувався звичайний фрезерувальний верстат. “Оскільки ми хотіли працювати в цій галузі ще точніше й ефективніше, ми хотіли інвестувати в новий верстат із ЧПУ”, – пояснює Віталій Загвойський. Заводу вдалося знайти те, що він шукав, у компанії KNUTH Werkzeugmaschinen. Після виставки металообробного обладнання у 2016 р. обидва підприємства підтримували контакт. Потрібно було тільки обговорити точні технічні вимоги до нового фрезерувального верстата з ЧПУ.

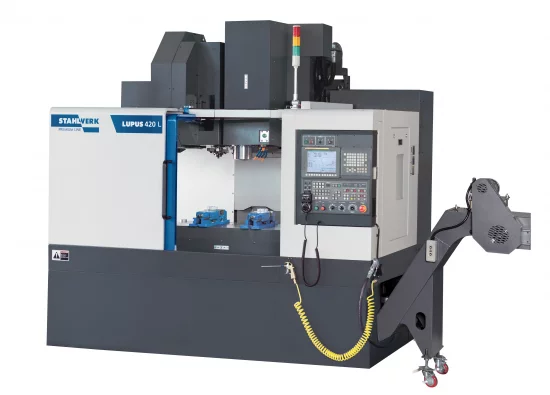

LUPUS 420L вражає
“І тоді ми запропонували Lupus 420L з нашої лінії обладнання преміум-класу STAHLWERK з огляду на його високу ефективність і точність за найменшого простору”, – розповідає Ірина Гердт, яка в компанії KNUTH керує продажами в країнах СНД. Обладнаний додатковою четвертою віссю, цей компактний вертикальний обробний центр з ЧПУ дає змогу виготовляти більш складні форми та здійснювати одночасне опрацювання за кількома осями.

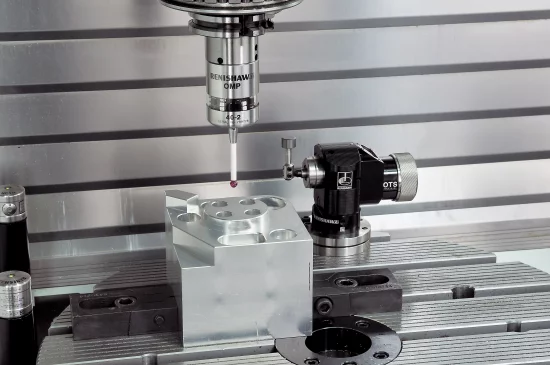

Датчик Renishaw OMP60 з оптичною передачею сигналу
OMP60 – це компактний контактний тригерний 3D-датчик з оптичною передачею сигналу, який використовується для установки заготовки і контролю її обробки на різних середніх і великих обробних центрах. Він надає користувачам можливість скорочення часу підготовки до роботи до 90%, а також зниження відсотка браку і витрат на кріпильні пристосування.
Контактний датчик Renishaw TS27R для вимірювання інструменту
Компактний контактний 3D-датчик з передачею сигналів кабелем для виявлення поломки інструменту і швидкого вимірювання довжини і діаметра різних інструментів.

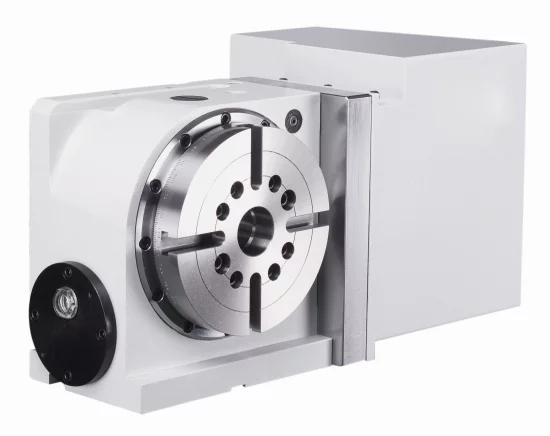

Поворотний стіл з ЧПУ Detron GX170
Компактний поворотний стіл із високою точністю. Ексклюзивна запатентована подвійна пневматична поршнева пневматична система гальмування. Висока швидкість обертання
Оптимізація процесів виготовлення складніших деталей
Обробний центр обладнаний потужним ЧПУ Siemens Sinumeric 828D, відповідним трансформатором, а також четвертою віссю із задньою бабкою, поворотним столом Detron 170 мм і трикулачковим патроном. Крім того, узбецький завод обрав систему вимірювання інструменту TS 27R, а також систему вимірювання оброблюваної деталі OMP 60 фірми Renishaw, що оптимізують процеси виготовлення складніших деталей. “Lupus як модель преміум-класу, завдяки посиленій ребрами жорсткості станині має особливо низький центр тяжіння і, відповідно, працює з мінімальною вібрацією”, – наводить Ірина Гердт подальші переваги верстата. До них належать також лінійні напрямні по осях X, Y і Z, які завдяки меншому пусковому тертю гарантують вищу точність і динаміку. Кульові планетарні шпинделі 40 мм забезпечують стійку подачу столу і високий момент обертання з цифровим комплектом приводів. У режимі прискореного ходу по осі X/Y обробний центр Lupus 420L досягає швидкості до 36000 мм/хв., і це за технологічного ходу 765 мм по осі Х. У стандартній комплектації з основним шпинделем 11/15кВт і 8000 об/хв, частота обертання шпинделя може бути збільшена до 12000 об/хв. Крім того, доступний додатково двоплечий механізм зміни інструменту дає змогу використовувати до 40 інструментальних станцій. При цьому Lupus має компактну конструкцію, що дає змогу мінімізувати займаний простір при створенні вартості.
Замовлено також інші верстати KNUTH
Для АТ “Завод Узбекхіммаш” командою STAHLWERK компанії KNUTH була передбачена ще одна особливість у зв’язку з екстремальними кліматичними умовами на місці експлуатації. “Оскільки в Узбекистані влітку температура може підніматися до 52°С, ми передбачили кондиціонер у шафі управління”, – пояснює Ірина Гердт. Він став використовуватися одразу ж після введення в експлуатацію влітку 2018р. У цей же час компанією KNUTH були також поставлені на АТ “Завод Узбекхіммаш” радіально-свердлильний верстат R 80V, установка плазмового різання Plasma-Jet 2060 HPR 130 XD і плоскошліфувальний верстат HFS 60150. “Введення в експлуатацію пройшло швидко і без будь-яких ускладнень, – каже Віталій Загвойський, – і хоча наші оператори та інженери мають досвід роботи з верстатами з ЧПУ, дуже добре, що технічний фахівець KNUTH протягом одного дня пояснив їм особливості Lupus”. Крім того, під час безкоштовного навчання персонал отримав інформацію про можливості застосування поставлених у комплекті інструментів, тримачів, верстатних лещат і ділильних головок.
Очікування повністю виправдані

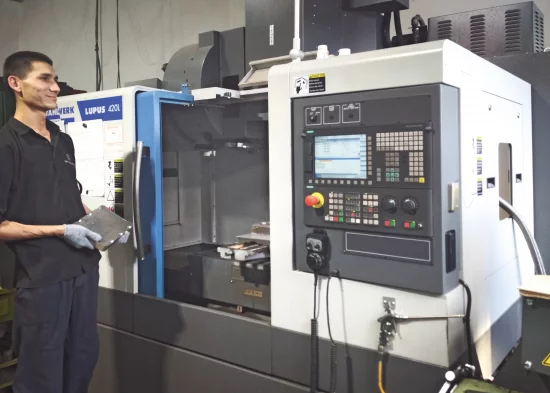

Уже кілька місяців Lupus використовується для виготовлення спеціальних деталей, як-от захват для універсального машинного ключа, корпус і колесо для одноступеневого насоса або ключ для кульових кранів і плит матриці. При цьому забезпечується високоточне й ефективне фрезерування легованих і вуглецевих сталей і сплавів, низьколегованих сталей, сталевого лиття, сірого і легованого чавуну, титанових сплавів, зварних матеріалів. “За допомогою Lupus ми тепер можемо швидше і з вищою точністю обробляти складні деталі та завдяки цьому економимо на витратах на персонал і матеріали, – радіє Віталій Загвойський. – Ми просто в захваті від якості та сервісу компанії KNUTH”. Таким чином, німецька компанія отримала можливість також надати комерційну пропозицію на лазерну установку з робочою зоною 3000 х 1500 мм і потужністю 1,5 кВт.
