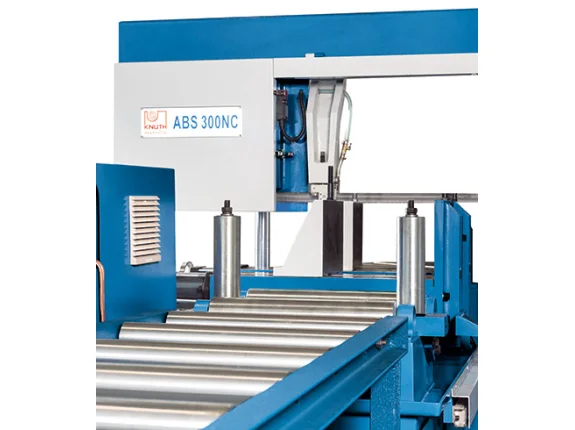

ABS 300 NC
Артикул : 152880
Серія ленточнопильних станків ABS NC – це економічне та інтелектуальне рішення “під ключ” для пиляння в серійному виробництві. Завдяки ЧПУ та простому програмуванню серія ABS NC відповідає всім вимогам ефективного та гнучкого виробництва. Ви можете різати труби, профілі або цільний матеріал окремо чи у пакетах. Конструкція з двома колонами усуває вібрації та гарантує постійно високу точність різання навіть після багаторічної експлуатації.
- Стабільна двоколонна конструкція
- Поворотний ленточнопильний станок з програмованим кутом різу
- Система ЧПУ з сенсорним екраном для швидкого програмування та налагодження
- Гідравлічні верхні затискачі для пиляння пакетів
Розпилювання під кутом від 0° до 45°
ЖК-панель керування
Автоматична подача заготовок
Міцна конструкція з двома колонами
Гідравлічна подача рами пилки по хромованим направляючим колон
Навісна пильна рама забезпечує підвищення ріжучої здатності і терміну служби пильного полотна

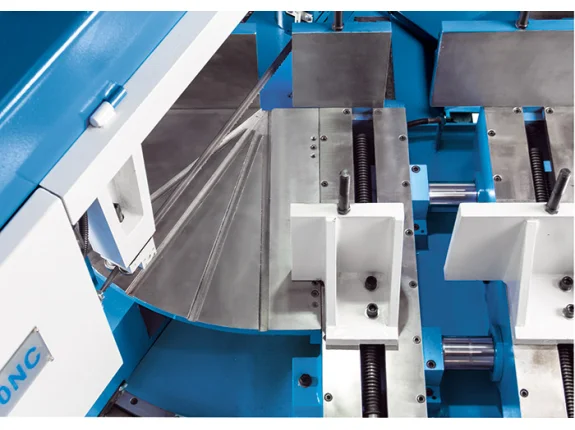

Подвійне гідравлічне затискання заготовки
Поступове регулювання швидкості різання
Програмоване автоматичне встановлення кута з кроком 1° в діапазоні від 0° до 45°
Стандартне комплектування обох тисків гідравлічним пристроєм затиску пакета заготовок
Високоточні та жорсткі направляючі забезпечують високу точність кута розпилювання
Автоматичний контроль розриву пильного полотна
Плавне регулювання швидкості полотна, що відображається на дисплеї
- Siemens SPS ЧПУ
- Автоматична щітка для очищення полотна
- Рольганг 2 м
- 1 пильне полотно
- Дисплей з сенсорним екраном
- Автоматичний лічильник деталей
- Зажимне пристрій для пакета заготовок
- Транспортер для виведення стружки
- Система охолодження рідинним охолодженням (СОЖ)
- Інструмент для обслуговування
- Руководство з експлуатації
- Надійний блок управління Siemens SIMATIC S7-200 SMART з сенсорним дисплеєм.
- У ручному режимі управління всі функції станка можна вибирати та перемикати за допомогою сенсорного дисплея.
- У автоматичному режимі можна програмувати довжину подачі, кут різу та кількість різів в відповідній конфігурації.
- У автоматично програмованій послідовності можна пов’язати до 5 різних налаштувань кута та довжини.
- Кут можна автоматично програмувати з кроком у 1° в діапазоні від 0° до 45°.
- Швидкість руху пильного полотна плавно програмується та відображається на дисплеї.
- Для кожної операції різання можна ввести індивідуальні значення довжини та кута нахилу, а також кількість необхідних операцій.
- Ширина різу компенсується централізовано – більше не потрібно враховувати програмовані значення довжини заготовок.
- Оператор може перевірити всі параметри станка в зручному меню дисплея.
- В результаті швидкої діагностики несправностей повідомлення про помилки виводяться на дисплей.
| Ріжуча здатність | |
|---|---|
| Завантажень на один хід (макс.) | 400 мм |
| Швидкість різання | 20 м/хв - 90 м/хв |
| Розмір перерізу, що відрізається 0° (круглий переріз) | 300 мм |
| Розмір перерізу, що відрізається 0° (прямокут. переріз) (Д x Ш) | 360 мм x 300 мм |
| Розмір перерізу, що відрізається 0° (квадрат) | 300 мм |
| Розмір перерізу, що відрізається 30° (коло) | 280 мм |
| Розмір перерізу, що відрізається 30° (прямокут.) (Д x Ш) | 280 мм x 300 мм |
| Розмір перерізу, що відрізається 30° (квадрат) | 280 мм |
| Розмір перерізу, що відрізається 45° (коло) | 220 мм |
| Розмір перерізу, що відрізається 45° (прямоуг.) (Д x Ш) | 220 мм x 300 мм |
| Розмір перерізу, що відрізається 45° (квадрат Л) | 220 мм |
| Продуктивність різання в напівавтоматичному режимі | |
| Розмір перерізу, що відрізається 60° (коло) | 240 мм |
| Розмір перерізу, що відрізається 60° (прямоуг.) (Д x Ш) | 240 мм x 300 мм |
| Розмір перерізу, що відрізається 60° (квадрат) | 240 мм |
| Потужність | |
| Потужність двигуна гол. приводу | 3 кВт |
| Потужність двигуна гідравл. насосу | 0,75 кВт |
| Потужність двигуна насоса СОЖ | 0,09 кВт |
| Розміри та маса | |
| Розміри стрічки | 4430 мм x 34 мм x 1,1 мм |
| Габарити (Д х Ш х В) | 2,2 м x 2 м x 1,7 м |
| Маса | 1900 кг |
