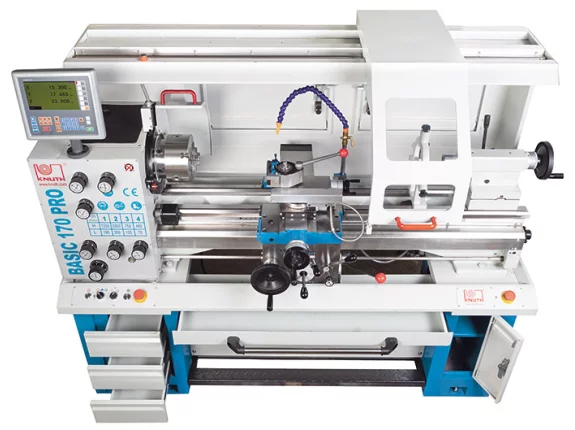

Basic 170 Super Pro
Артикул : 300814
Опис продукту
Подробиці
Стандартная комплектація
Опис продукту
Надійні механічні токарні верстати серії Basic вже багато років постачаються незліченним майстерням та навчальним центрам. У відповідь на збільшені вимоги користувачів та майстрів професійного навчання було створено варіант PRO з покращеною продуктивністю, ергономікою, оснащенням та дизайном.
сучасний ергономічний дизайн
великий внутрішній діаметр шпинделя
простором для зберігання у цоколі верстата
простота експлуатації
система подачі мастильно-охолоджуючої рідини
Подробиці
- загартовані та відшліфовані зубчасті колеса приводу головного шпинделя
- макс. частота обертання 2000 об/хв
- регульований підшипник головного шпинделя
- станина із сірого чавуну, що направляють із подвійною призмою загартовані та відшліфовані
- Аварійне блокування запобігає одночасному використанню регулятора ходового валу та ходового гвинта
- коробка передач і механізм подачі постійно знаходяться в мастилі
- фартух супорта з подвійними стінками і постійним масляним мастилом
- регулювання всіх напрямників
3-осьовий ПЦІ - більш висока точність обробки
- низька похибка
- високий рівень виробничої безпеки
- справжня економія часу
- підвищена продуктивність праці
- зручно вважається індикатор
- зручні для користувача функції
- наочна панель клавіатури
- розрішення 0,01 / 0,005 мм
- введення даних координат
- збереження значень координат при вимкненому індикаторі
- розрахунок діаметра зразка відображення
- калькулятор
- пам’ять для 10 інструментів
- переключення радіус / діаметр
- переклад мм/дюйм
- легко встановлюється і не вимагає техобслуговування
- індикатор значень поперечних (Z0) і поздовжніх лазейок (Z1) може показувати не тільки роздільно (Z0 або Z1), але і на токарних верстатах у вигляді індикації cyми / різниці
Стандартная комплектація
- 3-осьовий ПЦІ
- 3-кулачковий патрон 178 мм
- 4-кулачковий токарний патрон планшайбі Ø 200 мм
- затискна шайба Ø 280 мм
- головка швидкозмінного різцетримача
- швидкозмінний різцетримач
- Система подачі мастильно-охолоджуючої рідини
- рухливий і нерухомий люнети
- захисний кожух
- захист патрона
- педаль гальма
- LED лампа
- перехідна втулка
- нерухомий центруючий центр
- інструмент для обслуговування
- Інструкція з експлуатації
| Робоча зона | |
|---|---|
| Відстань між центрами | 1000 мм |
| Висота центрів | 179 мм |
| Діаметр обробки над станиною | 360 мм |
| Макс. Ø заготовки над супортом | 223 мм |
| Ширина станини | 187 мм |
| Технологічний хід | |
| Технологічний хід, вісь X | 185 мм |
| Технологічний хід, вісь Z1 | 95 мм |
| Головний шпиндель | |
| Частота обертання шпинделя | 70 об/хв - 2000 об/хв |
| Внутрішній діаметр шпинделя | 52 |
| Затискач шпинделя | Camlock D1-5 |
| Конус шпинделя | 6 MK |
| Подача | |
| Швидкість подачі, вісь X | 0,0291 мм/об - 2,035 мм/об |
| Швидкість подачі, вісь Z | 0,0406 мм/об - 2,842 мм/об |
| Нарізання різьби | |
| Нарізання різьби, метрична | 0,2 мм – 14 мм |
| Нарізання різьби, витворта | 2 TPI - 56 TPI |
| Нарізання різьби, діаметр. | 8 DP - 56 DP |
| Нарізання різьби, модульна | 0,2 MP – 3,5 MP |
| Задня бабка | |
| Діаметр пінолі задньої бабки | 42 мм |
| Конус задньої бабки | 3 MK |
| Хід пінолі задньої бабки | 120 мм |
| Потужність | |
| Головний привід, пост. навантаження | 1,5 кВт |
| Розміри та маса | |
| Габарити (Д х Ш х В) | 1,9 м x 0,76 м x 1,6 м |
| Маса | 650 кг |
