Станки серії BO 130 CNC – це великі фрезерно-расточувальні верстати, призначені для обробки важких режимів великих та важких заготовок. Потужне ЧПУ Siemens 828D та обертовий стіл, індексований в 4 позиціях для багатобічної обробки заготовок з одним тільки затягом, забезпечують можливість вирішувати широкий спектр Ваших завдань щодо свердління та фрезерування.

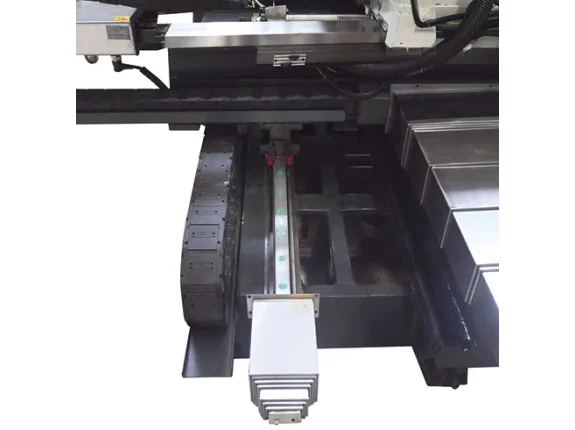

• Підсилене кріплення стола по осі X.
• Потужний головний привід з високим крутним моментом.
• Ручний обертовий стіл з ЧПУ з індексацією 1°.
• Система керування Siemens 828D для вирішення складних виробничих завдань.

• Велика коробчата основа з великою кількістю ребер жорсткості з якісного литого металу гарантує стабільність та жорсткість важких умов обробки.
• Масивна рама верстата з широкими напрямними дозволяє навантажувати стіл заготовками вагою до 5 тонн.
• Регулювання робочого столу з кроком 1°, кероване ЧПУ, дозволяє здійснювати 4-сторонню обробку заготовки без необхідності переобладнання.
• Потужний двигун забезпечує високий крутний момент у всьому діапазоні частоти обертання.
• ЧПУ Siemens 828D гарантує високу продуктивність та точність виробництва.
• Добре взаємодія між робочими блоками та керуючим ПЗ забезпечує високу динаміку, а двигуни та привідна система забезпечують необхідну точність.
• Телескопічні кожухи з нержавіючої сталі захищають напрямні від стружки та забруднення.
• ШВП з попереднім натягом по всім осям відрізняються точністю, низьким зносом та мінімальними вимогами до технічного обслуговування.
• Автоматична централізована система змащування спрощує обслуговування верстата.
• Як опція можлива можливість збільшення ходу верстата на 400 мм по осі Y та обладнання змінником інструменту.

Siemens 828D ЧПУ

SINUMERIK 828 D – силовий агрегат компактного класу з системою ЧПУ

Основні переваги:

• Компактна, надійна та не потребує технічного обслуговування панель керування ЧПУ.
• Зручне введення даних та програм за допомогою клавіатури QWERTY.
• Висока точність обробки.
• Інтелектуальна функція кінематичних перетворень для обробки циліндричних деталей та обертання пошарово.
• Технологія SINUMERIK MDynamics з новою функцією Advanced Surface дозволяє досягти високої якості оброблюваної поверхні, а також високої ефективності виробництва формоутворюючих компонентів.
• Навігаційне керівництво по програмі допомагає досягти швидкої обробки та максимальної зручності при великосерійному виробництві.
• Унікальний спектр технологічних циклів – від фрезерування різних контурів з визначенням залишків матеріалу до процесу вимірювання.
• Анімовані елементи: допомога в керуванні та програмуванні шляхом кадрового відображення послідовності зображень.
• Перенесення даних сучасним методом через: USB-роз’єм, CF-карту та мережу Ethernet.

ЧПУ блок:

• Панель керування на продуктивному ЧПУ.
• Міцна панель керування, виготовлена з магнієвого лиття.
• Інтегрована клавіатура QWERTY.
• Не потребує технічного обслуговування модель (резервна батарейка не потрібна).

Характеристики та функції ЧПУ:

• Динамічне попереднє керування.
• Лінійна, кругова та спіральна інтерполяція.
• Різання різьби метчиком без компенсаційного патрона та різцевої фрези.
• Перемикання дюйм/мм.
• FRAME – концепція індивідуального перетворення координат, включаючи обертання, масштабування та дзеркальне відображення.
• 100 регульованих зсувів нульової точки.
• Синхронні операції та швидка функція допомоги.

Технологічні цикли ЧПУ:

• Великий набір циклів свердлильної обробки.
• Великий набір фрезерних циклів для стандартних геометричних форм.
• Великий набір прикладів позиціонування для свердлильних та фрезерних операцій.
• Високошвидкісна регулювання для завдань з області формоутворення.
• Розрахунок геометричних форм для вільного завдання контурів.
• Цикл обробки контурних кишень / шийок з острівцями.

Графічна функція:

• Система допомоги онлайн, схожа на комп’ютерну.
• Графічне багаторівневе моделювання ЧПУ.

Керування інструментами ЧПУ:

• Відображення параметрів інструментів та змінника в одному вікні.
• Керування інструментами, з можливістю зчитування позначення їх назв.
• Функція завантаження / вивантаження спрощує використання місць магазину.
• Керування інструментами з системою контролю за їх строком служби.
• 10,4″ ЖК (TFT) кольоровий монітор.
