HFS 160 NC
Артикул : 122430
Серія HFS NC – відмінне рішення для автоматичного та напівавтоматичного плоского шліфування та шліфування пазів. Даний верстат забезпечує високу точність та ефективність обробки завдяки легко програмованим із сенсорного екрану циклам шліфування та автоматичному режиму редагування шліфувального диска. Його можна включити в цикли обробки, і він компенсує відходження від розмірів і частоту обертання повністю автоматичному режимі. Крім того, можливість перемикання між напівавтоматичним та автоматичним режимом розширює сферу застосування – від ремонтних майстерень та виробничого навчання до серійного виробництва.
автоматичний цикл заточування для шліфувального диска
магнітний стіл із вбудованою функцією розмагнічування
вертикальна вісь з кульковим гвинтом та сервоприводом для більшої точності
легке програмування в автоматичному режимі
широкий асортимент серійних комплектуючих
- всі елементи стандарту розраховані на експлуатацію в тривалому режимі при максимальної швидкості. Плавний робочий хід, висока точність обробки при низькому зростанні температури гарантують найбільші результати роботи.
- подвійні V-подібні напрямні поздовжнього руху столу

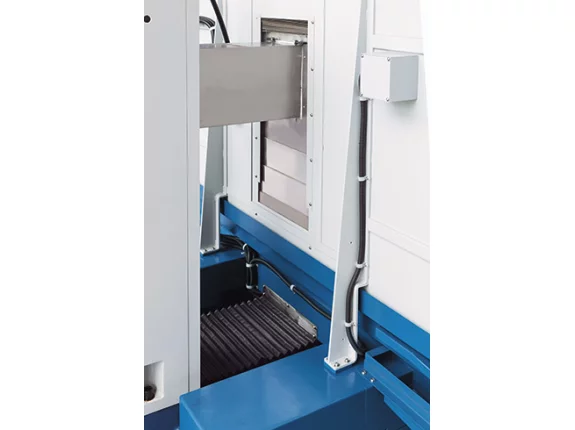

- шліфувальна шпиндельна головка і вісь Z подаються за точним лінійним напрямним із ШВП з попереднім натягом
- сервоприводи на осях Y та Z, а також гідравлічне поздовжнє переміщення столу, регулюються безступінчасто за допомогою пропорційного клапана та забезпечують точне позиціонування та рівномірну подачу
- точне позиціонування по осях Y та Z проводиться за допомогою 3-ступінчастого електронного маховичка
- шліфувальна шпиндельна головка має важку і солідну конструкцію і встановлена на висотних, не потребують техобслуговування, радиально-порних кулькопідшипниках з запобіжною натяжкою

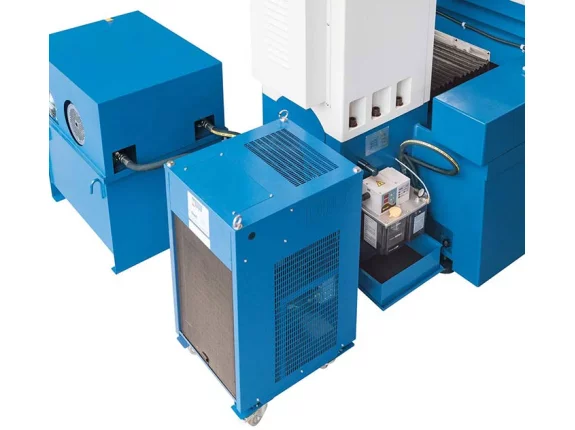

- зовнішній гідравлічний агрегат і масляна система охолодження дозволяють зберігати стабільний тепловий режим
- автоматичне централізоване змащення
Всі моделі серії, крім HFS 160 NC, мають закриту робочу зону.

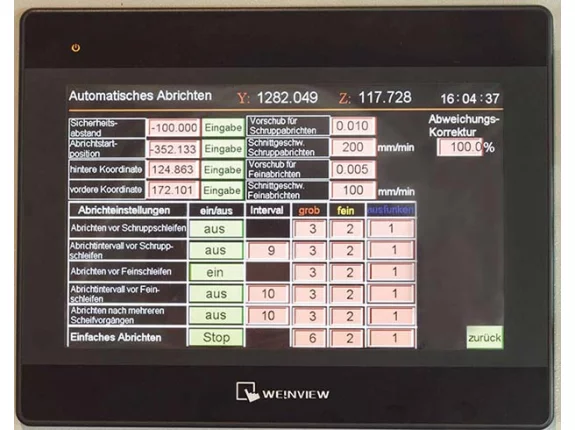

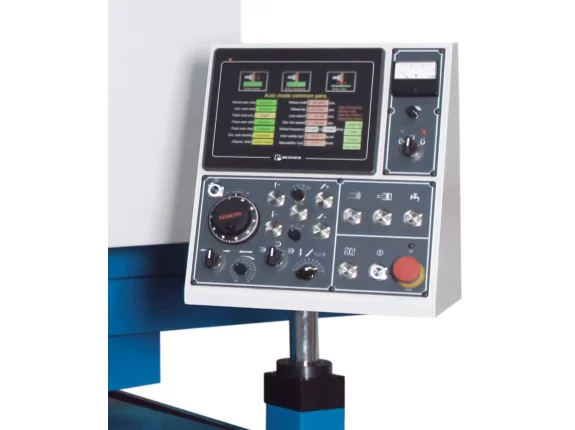

Інтуїтивне діалогове програмування чудово підходить для автоматичного, напівавтоматичного плоского шліфування та правки шліфувальних кіл
програмування циклів шліфування на сенсорному екрані
Коригування важливих параметрів та швидкості подачі може здійснюватися під час обробки деталей
Здійснення автоматичного функціонального контролю та відображення повідомлень про помилки на дисплеї
- магнітна затискна плита
- Система подачі мастильно-охолоджуючої рідини з магнітним фільтром
- централізована система мастила
- гідравл. малярське охолодження
- фланець шліфувального кола
- шліфувальне коло з фланцем
- балансувальна стійка
- настановні черевики
- сервісний інструмент
- керівництво по експлуатації
| Робоча зона | |
|---|---|
| Зона шліфування (макс.) | 1700 мм x 400 мм |
| Маса заготовки з магнітною затискною плитою (макс.) | 850 кг |
| Відстань вісь шпинделя/стіл | 640 мм |
| Розмір магнітної затискної плити | 1600 мм x 400 мм |
| Т-подібні пази, ширина | 14 мм |
| Т-подібні пази, кількість | 3 шт. |
| Aціна поділу (електронний маховичок), вісь Y | 0,001 / 0,005 / 0,01 мм |
| Технологічний хід | |
| Технологический ход, ось X | 1780 мм |
| Технологический ход, ось Z | 430 мм |
| Головний шпиндель | |
| Частота вращения шпинделя | 500 об/хв - 2300 об/хв |
| Прискорений хід | |
| Ускоренный ход по оси Y-/Z | (10) 1 200 мм/хв |
| Подання | |
| Подача за оборот (електронний маховичок) – вісь Y | 0,1 / 0,5 / 1,0 мм |
| Подача за оборот (електронний маховичок) - вісь Z | 1,0 / 5,0 / 10 мм |
| Швидкість подачі – вісь X (гідравл.) | min, 3/max, 25 м/хв |
| Швидкість подачі, вісь Z | 0 мм/хв - 1200 мм/хв |
| Автомат. подача - точна подача, вісь Y | 0,001 мм - 0,01 мм |
| Автомат. подача - груба подача, вісь Y | 0,005 мм - 0,04 мм |
| Автомат. подача по осі Z | 0,1 мм - 15 мм |
| Потужність | |
| Потужність двигуна гол. приводу | 5,5 кВт |
| Потужність двигуна гідравл. насосу | 2,2 кВт |
| Потужність двигуна насоса СОЖ | 0,18 кВт |
| Серводвигун Z, Y | 0,55 / 1 кВт |
| Розміри та маса | |
| Розмір шліфів. диска | 400 мм x 127 мм x 40 мм |
| Габарити (Д х Ш х В) | 6,5 м x 3 м x 2,5 м |
| Маса | 5400 кг |
