Roturn 400 GT
Артикул : 180632
Верстати серії ROTURN GT з лінійним пристроєм зміни інструменту особливо добре підходять для серійної обробки заготовок невеликих розмірів. Найкоротший час зміни інструменту та надійна робота гарантують підвищену продуктивність. Похила конструкція станини забезпечує хороше відведення стружки. Гідравлічний 3-кулачковий патрон із наскрізним отвором забезпечує можливість швидкої установки інструменту та скорочує непродуктивний час, а система керування Siemens 828 D Basic відповідає всім вимогам до сучасних систем керування. Стрружкоприбиральний конвеєр та потужна система подачі Система подачі мастильно-охолоджуючої рідини довершують комплектацію.
швидкий лінійний змінник інструменту
пристрій для відведення стружки у стандартному постачанні
система управління Siemens 828
затискний патрон із наскрізним отвором
Ключові характеристики
надійне ЧПУ SIEMENS 828 D Basic відповідає всім вимогам сучасних систем управління.
гідравлічний 3-кулачковий затискний патрон 160 мм з отвором у стандартній комплектації
Увімк. транспортер для стружки, приводний інструмент та лінійний змінник
Конструкція верстата
похила станина забезпечує високу жорсткість та високоякісне відведення стружки.
ізольована робоча зона забезпечує чистоту та безпеку роботи. Легко доступна завдяки великим розсувним дверям
загартовані лінійні напрямні осей X і Z забезпечують точність та надійність роботи
Шпіндель
максимальна кількість обертів шпинделя до 5000 об/хв
Потужність двигуна 5,5/7,5 кВт
Механізм зміни інструменту

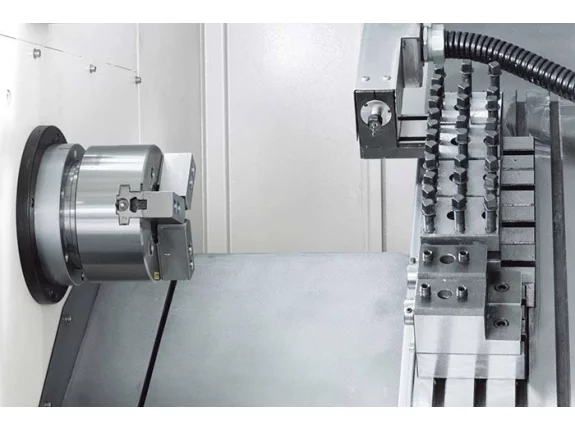

лінійні змінники інструменту ідеально підходять для серійної обробки дрібних деталей – найкоротший час зміни інструменту та абсолютна надійність гарантують підвищену продуктивність
Продуктивна робота
Швидкість обертання приводного інструменту 7500 об/хв, затискна цанга ER 20
- Siemens 828 D Basic ЧПУ
- гідравл. 3-кулачковий патрон 160 мм з отвором
- приводний інструмент (радіальний)
- система автоматичного централізованого мастила
- шарнірний стрічковий транспортер для стружки
- теплообмінник розподільної шафи
- закрита робоча зона
- LED лампа
- Система подачі мастильно-охолоджуючої рідини
- інструмент для обслуговування
- Інструкція з експлуатації

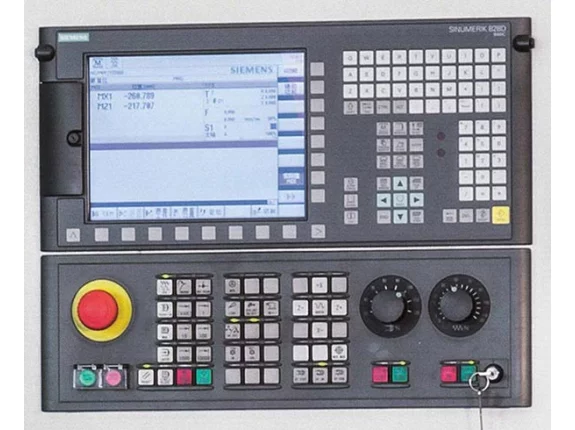

Siemens 828 D Basic
- Компактна, міцна і не потребує техобслуговування система ЧПУ з панеллю управління та спеціальним ПЗ для різних технологій токарної, фрезерної та шліфувальної обробки.
- Високоякісна, міцна панель управління з литого під тиском магнію зі ступенем захисту IP65
- Передня частина панелі керування (без вентилятора, батареї або жорсткого диска), що не потребують технічного обслуговування.
- Найвища точність обробки 80-біт-NANOFP
- Нова панель управління SINUMERIK Operate, ідентична по оптиці та відчуттям з SINUMERIK 840D
- ShopTurn/ShopMill: виключно швидке програмування при виготовленні окремих деталей та дрібних серій
- Advanced Surface: інноваційні функції ЧПУ гарантують найвищу якість оброблюваної поверхні та короткий час обробки
- технологія SINUMERIK MDynamics з новою функцією Advanced Surface дозволяє досягти високу якість оброблюваної поверхні, а також високу ефективність виробництва формоутворювальних компонентів
- керівництво до програми допомагає досягти обробки за короткий час та максимальну зручність при великосерійному виробництві
- Унікальний набір технологічних циклів – починаючи з обробки будь-яких токарних та фрезерних контурів з розпізнаванням залишкового матеріалу та аж до вимірювання процесу
- G-Tech – це пакет для шліфування з великим набором ЧПУ-функцій, призначених для всіх видів верстатів – починаючи з недорогих простих моделей і аж до високопродуктивних верстатів
- анімовані елементи: допомога в управлінні та програмуванні за допомогою покадрового відображення послідовності зображень
- перенесення даних сучасним методом через: USB-роз’єм, CF-флешкарту та мережу Ethernet
- SINUMERIK Integrate для виробництва Access MyMachine / Ethernet дозволяють робити віддалену діагностику по всьому світу
- Easy Message: вбудований модем для оптимального спостереження за процесом обробки та забезпечення максимальної доступності верстата. Повідомлення про стан верстата передаються у вигляді SMS
- Easy Extend: зручна робота з агрегатами верстата, наприклад вісь А / ділильний пристрій
- Планування техогляду: сигнал про майбутні заходи техогляду на основі заданих інтервалів
Функції:
- Варіанти панелі керування для горизонтального або вертикального корпусу
- Сенсор для визначення ступеня зближення та відстані для розумного керування на екрані
- Вбудована повна клавіатура QWERTY для ЧПУ із клавішами швидкого введення
- Додатковий Ethernet-роз’єм на задній стороні ЧПУ-панелі для з’єднання з мережею підприємства
- Додатковий USB-роз’єм на задній стороні панелі ЧПУ
- Вбудований ПЛК на базі набору команд SIMATIC S7-200 із багатоступінчастою логікою програмування
- Е/А-роз’єм на основі PROFINET для підключення ПЛК-периферії та панелі керування верстатом
- До 5 осей/шпинделів
- 1 аналоговий шпиндель
- 1 канал обробки/група режимів роботи
- Вбудована функція керування інструментом із контролем показників інструменту протягом усього терміну служби
- Можливість конфігурації користувачем зображень із SINUMERIK Integrate for engineering Run MyScreens (Easy Screen)
- SINUMERIK Integrate for engineering Run MyRobot/EasyConnect – для простого зв’язку між роботами та системами управління
- Вбудований процес архівування даних для їх простого оновлення
| Робоча зона | |
|---|---|
| Висота центрів | 200 мм |
| Довжина заготовки (макс.) | 380 мм |
| Макс. Ø заготовки над станиною | 400 мм |
| Макс. Ø заготовки над супортом | 140 мм |
| Технологічний хід | |
| Технологічний хід, вісь X | 460 мм |
| Технологічний хід, вісь Z | 400 мм |
| Головний шпиндель | |
| Діапазон частоти обертання | 60 об/хв - 5000 об/хв |
| Затискач шпинделя | A2-5 |
| Внутрішній діаметр шпинделя | 46 мм |
| Внутрішній діаметр шпинделя з трубою подачі | 36 мм |
| Прискорений хід | |
| Прискорений хід, вісь X | 25000 мм/хв |
| Прискорений хід, вісь Z | 25000 мм/хв |
| Змінник інструменту | |
| Тип інструментального магазину | лінійний змінник |
| Розміри хвостовика | 20 мм x 20 мм |
| Діаметр кріплення борштанг | 38 мм |
| Привідні інструменти | |
| Число приводних інструментів | 1 шт. |
| Діапазон частоти обертання, моториз. інструменти | 7500 об/хв |
| Затискні цанги | ER 25 |
| Потужність | |
| Потужність двигуна гол. приводу | 7,5/5,5 кВт |
| Потужність двигуна насоса мастильно-охолоджуючої рідини (МОР) | 0,18 кВт |
| Розміри та маса | |
| Габарити (Д х Ш х В) | 1,95 м x 1,5 м x 1,75 м |
| Маса | 2500 кг |
