RSM 500 A
Артикул : 302430
Станини верстатів серії RSM відрізняються важкою конструкцією та довгими опорними напрямними. Стіл може повертатися, а гідравлічна подача з дрібним регулюванням у поздовжньому напрямку переміщається плавно. Великий лімб на маховику осі X полегшує точну подачу, а нульовий акцент гарантує дотримання необхідного розміру. Серійний індикатор положення з лінійними енкодерами служить контролю фактичних значень. Для внутрішнього шліфування передня бабка повертається на 180 градусів. До стандартної комплектації входить великий набір комплектуючих.
зовнішнє та внутрішнє кругле шліфування
шпиндель із гідростатичними підшипниками для високої якості шліфування
поворотна передня бабка для конічного шліфування коротких заготовок
швидкий хід по осі Z з ручним поверненням
широкий асортимент стандартних комплектуючих
випробувана та стабільна станина з високоякісного чавуну, надійної конструкції з великою власною вагою, які створюють оптимальні умови для якісної обробки
точне безступінчасте регулювання гідравлічної поздовжньої подачі
високоточні напрямні для поздовжнього та поперечного руху являють собою комбіновані трикутні та плоскі напрямні
гідравлічно регульована шліфувальна бабка полегшує оснащення, зміну заготовок та скорочує час між робочими операціями
високоточні регульовані сегментні підшипники шліфувального шпинделя, що не потребують частого технічного обслуговування.
безступінчасто регульована кількість обертів головного шпинделя може бути легко і просто оптимізована в процесі обробки
Похилий стіл верстата для конічного шліфування
гідравлічна задня бабка з підвалом управління
- 2-осьове УЦІ

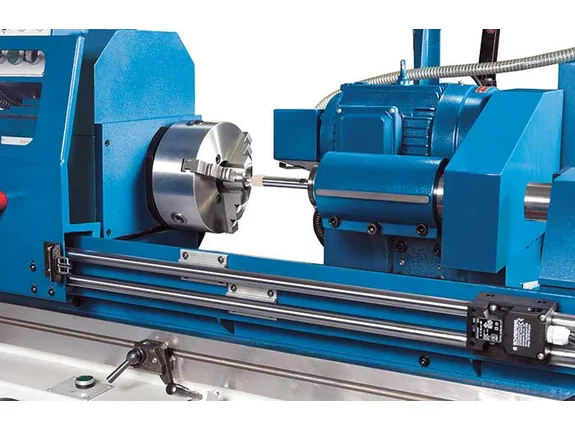

- пристрій внутрішнього шліфування
- 3-кулачковий патрон Ø 200 мм
- фланець патрона
- балансувальна стійка
- балансувальна оправка
- пристрій для редагування
- центруючий центр
- фланець шліфувального кола
- Система подачі мастильно-охолоджуючої рідини
- відкритий люнет
- закритий люнет
- повідковий патрон
- лампа
- інструмент для обслуговування
- Інструкція з експлуатації
| Робоча зона | |
|---|---|
| Висота центрів | 135 мм |
| Довжина заготівлі (макс.) | 640 мм |
| Довжина обробки | 500 мм |
| Діаметр шліфування | 8 мм - 200 мм |
| Діаметр внутр. шліфування без люнету | 25 мм - 100 мм |
| Заготівля, макс. маса між центрами | 50 кг |
| Глибина внутр. шліфування | 125 мм |
| Діапазон повороту столу, макс. | -3° / +9° право / ліво |
| Швидкість по колу | 38 м/сек |
| Подання | |
| Подача столу, безступінчасто | 0,1 м/хв - 4 м/хв |
| Подання за од. розподілу шкали за Х | 0,005 мм |
| Шпиндельна передня бабка | |
| Частота обертання роб. шпинделя | 25 об/хв - 380 об/хв |
| Діапазон повороту роб. передньої бабки | 0-45° |
| Конус шпинделя | 4 MK |
| Шлифовальная бабка | |
| Частота вращ. внутр. шліфів. шпинделя | 16000 об/хв |
| Діапазон повороту шліфів. шпиндельної бабки (пр./л) | ± 30° |
| Задня бабка | |
| Конус задней бабки | 4 MK |
| Потужність | |
| Загальна споживана потужність | 5,625 кВА |
| Розміри та маса | |
| Розмір шліфів. диска | 400 мм x 50 мм x 203 мм |
| Точильний камінь, внутр. шліф. (Макс.) | 50 мм x 40 мм x 16 мм |
| Точильний камінь, внутр. шліф. (мін.) | 45 мм x 35 мм x 10 мм |
| Габарити (Д х Ш х В) | 2,5 м x 1,6 м x 1,5 м |
| Маса | 2500 кг |
