VECTOR 1200 M SI
Артикул : 181423
Опис продукту
Подробиці
Система управління
Стандартна компектація
Опис продукту
Подробиці
Система управління
Стандартна компектація
| Робоча зона | |
|---|---|

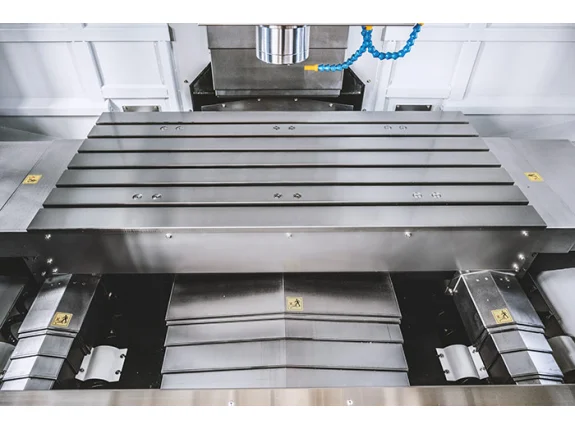

| Розміри столу | 1300 мм x 600 мм |
| Допустиме навантаження на стіл | 1200 кг |
| Маса інструменту (макс.) | 7 кг |
| Відстань торець шпинделя/стіл | 150 мм - 750 мм |
| Відстань центр шпинделя/стійка | 600 мм |
| Т-подібні пази, кількість | 5 шт. |
| Т-подібний. пази (ширина х відст.) | 18 мм x 100 мм |
| Технологічний хід | |
| Технологічний хід, вісь X | 1220 мм |
| Технологічний хід, вісь Y | 600 мм |
| Технологічний хід, вісь Z | 600 мм |
| Головний шпиндель | |
| Частота обертання шпинделя | 10000 об/хв |
| Затискач шпинделя | SK 40 ISO 7388-1 (DIN 69871) |
| Прискорений хід | |
| Прискорений хід, вісь Х | 36 м/хв |
| Прискорений хід, вісь Y | 36 м/хв |
| Прискорений хід, вісь Z | 36 м/хв |
| Подання | |
| Швидкість подачі осі X | 0,1 мм/хв - 10 мм/хв |
| Швидкість подачі по осі Y | 0,1 мм/хв - 10 мм/хв |
| Швидкість подачі, вісь Z | 0,1 мм/хв - 10 мм/хв |

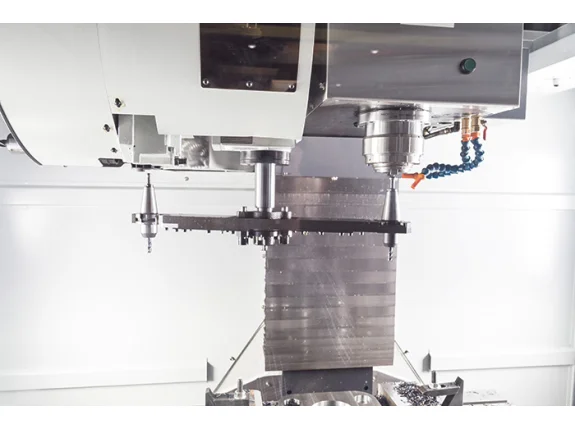

| Змінник інструменту | |
| Кількість позицій | 24 шт. |
| Розмір інструменту ØхД (макс.) | 80 мм x 300 мм |
| Час зміни інструменту, затискач/затискач | 3,9 сек |
| Час зміни інструменту, інструм./інструмент. | 1,8 сек |
| Точність | |
| Точність позиціонування | ± 0,005/ 0,0002" мм |
| Точність повтору | ± 0,003 / ± 0,00012" мм |
| Потужність | |
| Головний привід, пост. навантаження | 12 кВт |
| Потужність двигуна, вісь Х | 3,3 кВт |
| Потужність двигуна, вісь Y | 3,3 кВт |
| Потужність двигуна, вісь Z | 5,5 кВт |
| Загальна споживана потужність | 13 кВА |
| ЧПУ | |

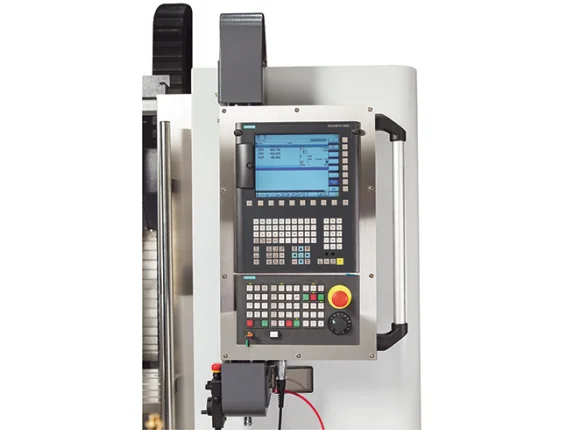

| Система управління | Siemens |
| Розміри та маса | |
| Габарити (Д х Ш х В) | 3 м x 2,4 м x 2,93 м |
| Маса | 6500 кг |
