ЧПУ Siemens 828D з Shopmill

Висновки:

• Компактна, надійна і безперебійна панель керування ЧПУ, яка не потребує обслуговування.
• Зручне введення даних і програм за допомогою клавіатури QWERTY.
• Висока точність обробки.
• Інтелектуальна функція кінематичних перетворень для обробки циліндричних деталей і повороту з використанням шаруватого обертання.
• Технологія SINUMERIK MDynamics з новою функцією Advanced Surface дозволяє досягти високої якості обробленої поверхні та ефективності виробництва компонентів формоутворення.
• ShopMill: програмування обробки пробних зразків і невеликих серій за короткий час.
• Керівництво програмою допомагає досягти швидкої обробки та максимальної зручності при масовому виробництві.
• Унікальний спектр технологічних циклів – від фрезерування різноманітних контурів з визначенням залишків матеріалу до процесу вимірювання.
• Анімовані елементи: допомога в керуванні та програмуванні за допомогою послідовного відображення зображень.
• Передача даних за допомогою сучасних методів через: USB-роз’єм, CF-карту пам’яті та мережу Ethernet.
• Проста система повідомлень: максимальний доступ до станка завдяки моніторингу, здійснюваному за допомогою текстових повідомлень (SMS).

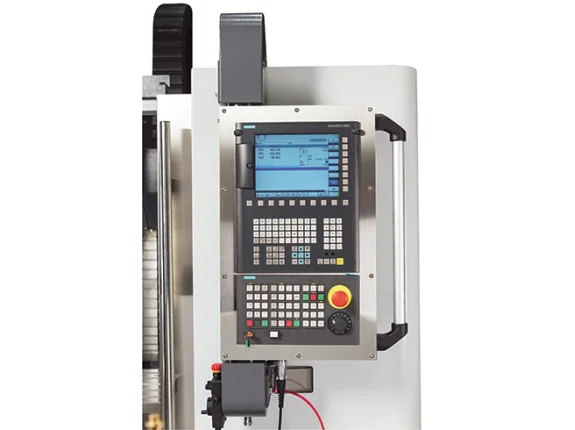

ЧПУ Блок:

• Панель керування на продуктивному ЧПУ.
• Міцна панель керування, виготовлена ​​з магнієвого лиття.
• Інтегрована клавіатура QWERTY.
• Модель, яка не потребує обслуговування (резервна батарея не потрібна).

Характеристики та функції ЧПУ:

• Технологія SINUMERIK MDynamics з Advanced Surface для вирішення завдань формоутворення.
• Динамічне передбачене управління.
• Синхронна інтерполяція по 4 координатам (X, Y, Z, кругова ось).
• Лінійна, кругова і спіральна інтерполяція.
• Різання різьби метчиком без компенсаційного патрона та різальної фрези.
• Орієнтована зупинка шпинделя.
• Переключення дюйм/мм.
• FRAME – концепція індивідуального перетворення координат, включаючи обертання, масштабування і дзеркальне відображення.
• 100 регульованих зсувів точки нуля.
• Синхронні операції та швидка функція допомоги.

Технологічні цикли ЧПУ:

• Технологічні цикли, доступні з режиму керівництва програмою (programGUIDE) та функції крокового програмування робочого процесу ShopMill.
• Великий набір циклів свердління.
• Великий набір фрезерних циклів для стандартних геометричних форм.
• Великий набір прикладів позиціонування для свердління та фрезерування.
• Високошвидкісне регулювання для завдань у галузі формоутворення.
• Розрахунок геометричних форм для вільного задання контурів.
• Цикл обробки контурних кишень/токарних об’єктів з островками.

Графічна функція:

• Анімовані елементи: допомога при введенні параметрів обробки за допомогою послідовного відображення зображень.
• Система допомоги в реальному часі, схожа на комп’ютерну.
• Графічне багаторівневе моделювання ЧПУ.

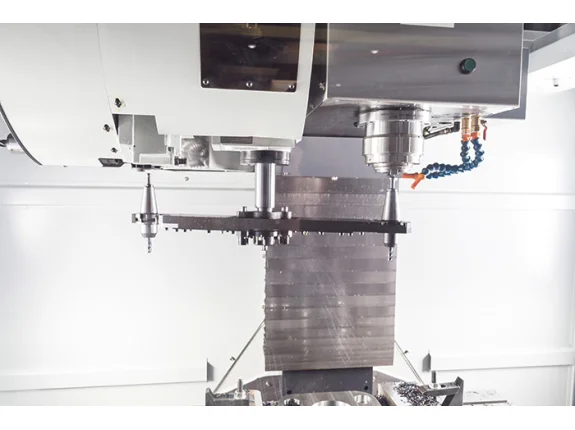

Управління інструментами ЧПУ:

• Відображення параметрів інструментів та змінювача в одному вікні.
• Управління інструментами з можливістю читання позначень їх назв.
• Функція завантаження/вивантаження спрощує використання місць магазину.
• Управління інструментами з системою контролю їх терміну служби.
• 10,4″ ЖК (TFT) кольоровий монітор.
• Прискорення з обмеженням повернення.
