ABS 460 TNC
Артикул : 152824
Опис продукту
Подробиці
Система управління
Стандартна комплектація
Опис продукту
За допомогою повністю автоматичних горизонтальних стрічковопильних станків серії ABS 460 TNC можна виконувати точні прямі та косі різи важких заготовок зі сталі, чавуна та інших металів. Конструкція станків відрізняється обертовою та стійкою рамою пилки. Кути різу до 60 градусів можна вибирати вручну і позиціонувати за допомогою гідравліки. Основним приводом служить серводвигун з високим крутним моментом. Автоматична подача матеріалу здійснюється за допомогою гідравліки, а ПЛК з великим сенсорним екраном забезпечує легке програмування виробничих завдань.
- Ручна настройка кута нахилу з гідравлічним регулюванням

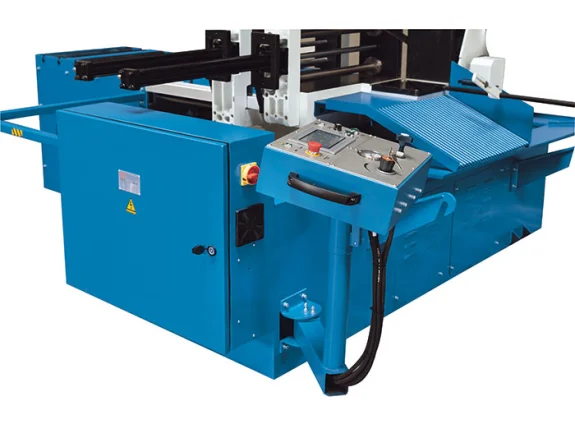

- ПЛК з панеллю управління та графічним сенсорним дисплеєм

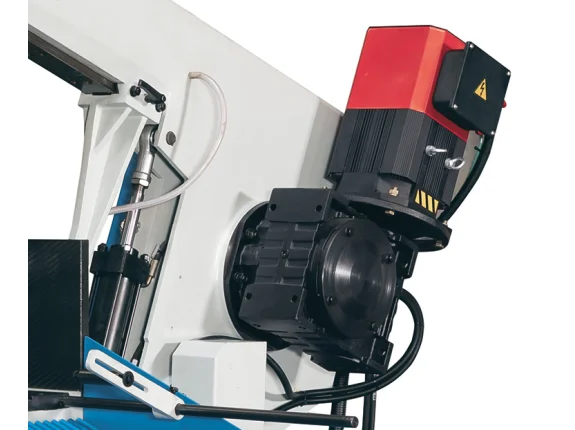

- Серводвигун для головного мотора

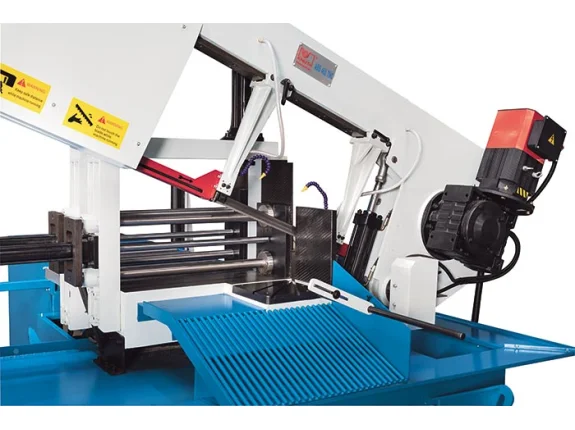

- Гідравлічний зажим заготовок
Подробиці
- За допомогою гідравлічного приводу оператор може вручну налаштовувати кут дуги пилки (0°, 30°, 45° та 60°).

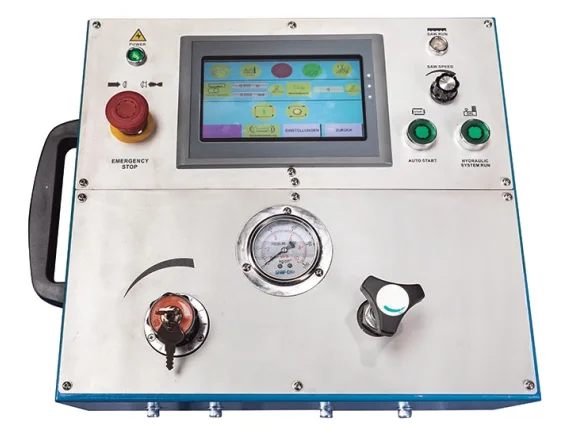

- Міцна панель управління з сенсорним екраном забезпечує простоту програмування завдань різання.
- Функція автоматичної подачі заготовки забезпечена точною лінійною системою вимірювання.
- Гідравлічна безступінчата настройка положення дуги пилки.
- Безступінчата настройка робочої швидкості пильного полотна, а також високий крутний момент у всьому діапазоні частоти обертання, завдяки сервоприводу.
- Цифрова індексація швидкості руху пильного полотна.
- Високоточні та жорсткі направляючі забезпечують високу точність кута різання.
Система управління
ЧУ для ленточнопильных станков:
- Автоматичні ленточні пилки дозволяють програмувати довжину розпилю та кількість деталей.
- Інтуїтивно зрозуміла система діалогового програмування, яка точно оптимізована для ленточних пилок, дозволяє виконувати розпилку в автоматичному та напівавтоматичному режимах.
- Програмування циклів різання за допомогою сенсорного екрана.
- Операції подачі матеріалу виконуються автоматично, поки не буде виконано задану кількість розпилів або матеріал не закінчиться.
- Автоматичний контроль функцій та виведення повідомлень про помилки на дисплей.
Стандартна комплектація
- Гідравлічні тиски
- Гідравлічні тиски подачі
- Біметалеве пильне полотно
- Дисплей з сенсорним екраном
- Система охолодження різального місця (СОЖ)
- Щітка для стружки
- Інструмент для обслуговування
- Посібник з експлуатації
- ЧУ для ленточнопильних станків
| Ріжуча здатність | |
|---|---|
| Швидкість різання | 23 м/хв - 95 м/хв |
| Завантажень на один хід (макс.) | 650 мм |
| Робоча висота | 850 мм |
| Розмір перерізу, що відрізається 0° (круглий переріз) | 460 мм |
| Розмір перерізу, що відрізається 0° (квадрат) | 350 мм |
| Розмір перерізу, що відрізається 0° (прямоуг. переріз) (Д x Ш) | 650 мм x 350 мм |
| Розмір перерізу, що відрізається 30° (коло) | 460 мм |
| Розмір перерізу, що відрізається 30° (квадрат) | 350 мм |
| Розмір перерізу, що відрізається 30° (прямокут.) (Д x Ш) | 580 мм x 350 мм |
| Розмір перерізу, що відрізається під 45° (коло) | 460 мм |
| Розмір перерізу, що відрізається під 45° (квадрат) Л | 350 мм |
| Розмір відрізаного сечення під кутом 45° (прямокут.) (Д x Ш). | 460 мм x 350 мм |
| Розмір перерізу, що відрізається 60° (коло) | 310 мм |
| Розмір перерізу, що відрізається 60° (квадрат) | 310 мм |
| Розмір перерізу, що відрізається 60° (прямокут.) (Д x Ш) | 310 мм x 350 мм |
| Потужність | |
| Потужність двигуна гол. приводу | 5,5 кВт |
| Потужність двигуна гідравл. насосу | 1,5 кВт |
| Потужність двигуна насоса СОЖ | 0,045 кВт |
| Розміри та маса | |
| Розміри стрічки | 5220 мм x 41 мм x 1,3 мм |
| Габарити (Д х Ш х В) | 3,23 м x 2,72 м x 1,77 м |
| Маса | 2430 кг |
